Microduino (Микродуино)

Американский конструктор Microduino (Микродуино)

По мнению некоторых любителей робототехники, платформа Arduino обладает недостаточной гибкостью: иногда её функциональность избыточна, иногда недостаточна. В этом случае оптимальным решением станет открытая платформа Microduino, созданная одноимённой американской компанией в 2012 году. Контроллер поступил на рынок после того, как разработчики создали форм-фактор mCookies, полностью совместимый с Arduino и кирпичиками LEGO. Миниатюрные платы «Микродуино» стыкуются друг с другом в вертикальном направлении, напоминая многослойный торт.

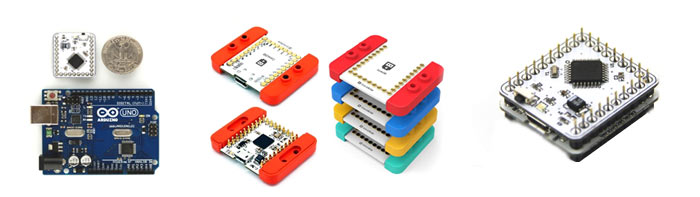

Сравнение размеров Microduino и Arduino, cостыкованные Microduino и контроллеры формата mCookies

Сравнение размеров Microduino и Arduino, cостыкованные Microduino и контроллеры формата mCookies

Основная идея Microduino состоит в разделении схемы Arduino Uno на две функциональные части: минимизированную системную плату Microduino Core и модуль Microduino-FT232R, который служит для присоединения платы к компьютеру для программирования и отладки.

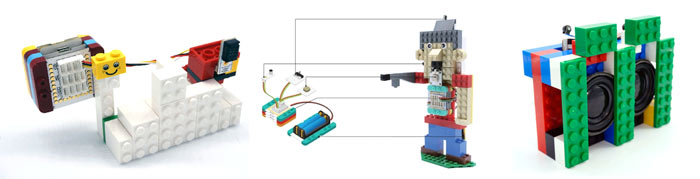

Примеры совместимости mCookies и LEGO

Примеры совместимости mCookies и LEGO

«Микродуино» размером 25х28 мм имеет 27 контактов, расположенных по трём сторонам платы. Благодаря им дополнительные модули с различной электронной начинкой насаживаются друг на друга и не конфликтуют. Конфигурация дешевле «Ардуино», так как Microduino-FT232R может использоваться неограниченное количество раз. Все схемы, конфигурации и ПО находятся в открытом доступе. Дополнительный модуль WOT network gate собирает и обрабатывает данные, полученные из внешних датчиков температуры, влажности, давления.

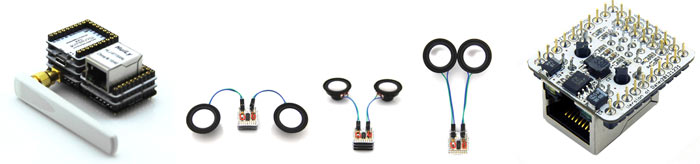

Дополнительные модули  Microduino

Дополнительные модули Microduino

При помощи модуля беспроводной связи Microduino NRF24 эта информация может быть выложена в сеть, а модуль Microduino SD сохранит данные в режиме оффлайн. Модуль Microduino LM4863 считается высококачественным цифровым усилителем аудио D-класса.

Коробки с наборами конструктора  Microduino mCookies

Коробки с наборами конструктора Microduino mCookies

Создать GPS навигатор можно с помощью 5 модулей: Microduino Core + Microduino BT + Microduino SD + Microduino OLED + Microduino GPS. Контроллер Microduino Core базируется на чипе ATmega328P и соответствует Arduino Uno, а более мощный Microduino Core+ на чипе ATmega644PA соответствует Arduino Mega2560. Microduino поддерживает 42 дополнительных модуля, в том числе мобильную связь, беспроводную связь, карты памяти, двигатели, дисплеи, управление питанием, сенсоры, датчики, лампы, биперы, микроджойстики. Их стоимость составляет от 3 (сенсор гравитации) до 32 $ (GPS приёмник). Конструктор представлен 4 готовыми наборами: Itty Bitty City, mCookie 102 Basic, mCookie 202 Advanced и mCookie 302 Expert. Первый предназначен для сборки 8 статичных и подвижных роботизированных моделей на основе электронных модулей и кирпичиков LEGO: копилки, маяка, электронной музыкальной шкатулки, мельницы, «разумного» автомобильчика с беспроводным пультом дистанционного управления. В наборе имеется 3 основных модуля «эм-кукиз» и 7 сенсоров 5 различных типов.

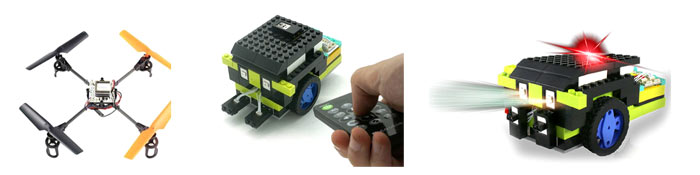

Разумный автомобильчик и квадрокоптер из набора mCookies Itty Bitty City

Разумный автомобильчик и квадрокоптер из набора mCookies Itty Bitty City

Набор mCookie 102 Basic знакомит с возможностями платформы. Программирование проходит на компьютерах под управлением Windows или MacOS и ПО Arduino IDE. Для начинающих возможно создание программ в среде Scratch или Mixly. C помощью прилагаемого учебника можно собрать и запрограммировать модель роботизированную модель. Следующий набор содержит большее количество электронных компонентов и предназначен как для начинающих, так и для продвинутых робототехников.

Набор mCookie 302 Expert включает 12 типов модулей, 13 типов сенсоров и датчиков и 11 типов дополнительных деталей. По инструкции можно собрать свыше 30 моделей и неограниченное количество авторских модификаций миниатюрных роботов.

В России приобрести этот конструктор можно по предварительному заказу в одном интернет-магазине. Разработка американцев заслуживает внимания юных робототехников благодаря огромным возможностям для сборки и программирования авторских моделей и низким ценам на комплектующие.
